EG1160:高集成多功能半橋驅動芯片,賦能電源與電機應用
詳情
芯片描述

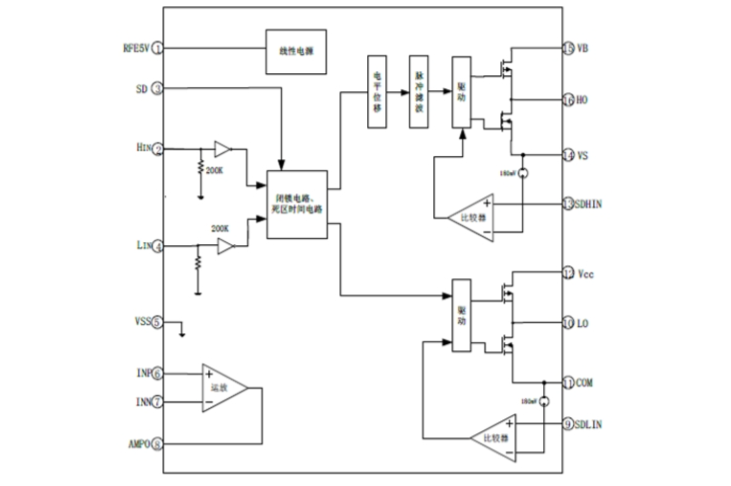

EG1160是一款高性?xún)r(jià)比的多功能半橋驅動芯片,內部集成了5V線性電源、運放放大器、MOS管峰值電流保護、VCC欠壓保護、VB欠壓保護、死區時控制電路、閉鎖電路、電平位移電路、脈沖濾波電路及輸出驅動電路,非常適合電源、電機等場合使用。
EG1160高端的工作電壓可達600V,低端Vcc的電源電壓范圍寬10V~20,V靜態功耗小于1.5mA。該芯片具有閉鎖功能防止輸出功率管同時導通,輸入通道HIN和LIN內建了一個200K下拉電阻,在輸入懸空時使上、下功率MOS管處于關閉狀態,輸出電流能力IO+/-2A/2.5A,采用SOP16封裝。
芯片特點
高端懸浮自舉電源設計,耐壓可達600V
適應5V、3.3V輸入電壓
最高頻率支持500KHZ
低端VCC電壓范圍10V-20V
輸出電流能力IO+/-2A/2.5A
高端MOS管逐周峰值電流保護
低端MOS管逐周峰值電流保護
內建死區控制電路
自帶閉鎖功能,徹底杜絕上、下管輸出同時導通
HIN輸入通道高電平有效,控制高端HO輸出
LIN輸入通道高電平有效,控制低端LO輸出
低端電源VCC欠壓保護
高端電源VB欠壓保護
封裝形式:SOP16
應用領域
正弦波逆變器
數碼發電機
太陽能控制器
工業控制系統
無刷電機驅動器
高壓Class-D類功放
